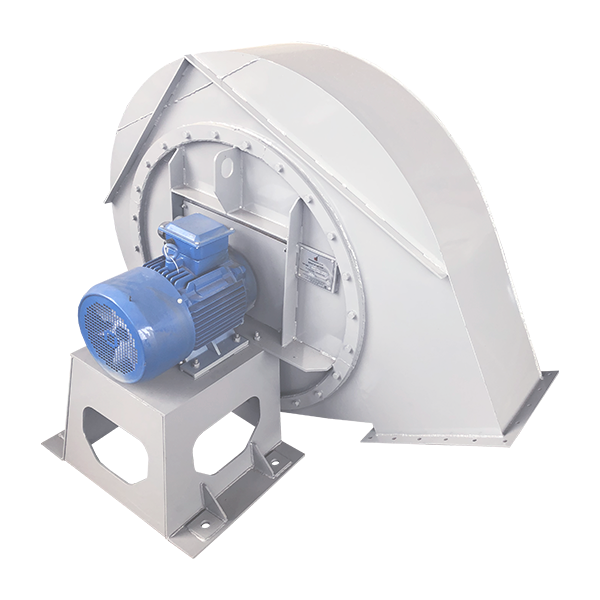

Вентилятор ВДН-10-1000

Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Вентилятор в сборе
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Документация

Вентилятор ВДН-10-1000. Техническое описание.

Вентилятор ВДН-10-1000. Сертификат ТР ТС.

Описание Технические характеристики Запасные части

Центробежный дутьевой вентилятор одностороннего всасывания ВДН-10-1000 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.

Основными узлами вентилятора ВДН-10-1000 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос.  Установка вентиляторов производится на фундамент.  Улитка вентилятора поставляется заводом-изготовителем с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются. Привод вентилятора осуществляется от асинхронного электродвигателя.

Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.


Преимущества вентилятора ВДН-10-1000 производства ПРОМКОТЛОСНАБ

  • Вентилятор изготовлен в заводских условиях
  • Произведена балансировка рабочего колеса
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Диаметр рабочего колеса, м
1
Частота вращения рабочего колеса (синхронная), max, об/мин
1000
Типоразмер электродвигателя
АИР160S6
Установленная мощность электродвигателя, кВт
11
Потребляемая мощность, кВт
7,1
Производительность на всасывании, м3
13620
Полное давление, даПа155
Температура перемещаемой среды на всасывании, °С30
КПД, max, %83,0
Предельная запыленность перемещаемой среды, г/м3
0,1
Предельная температура перемещаемой среды на всасывании, °С
200
Габариты поставочные с электродвигателем, LхВхH, мм
1288х1825х1485
Масса с электродвигателем (без электродвигателя), кг
625 (500)
Угол разворота корпуса при поставке (монтаже)
255° (0°'270° через 15°)

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВДН-10-1000:

  • Рабочее колесо вентилятора ВДН-10-1000
  • Направляющий аппарат вентилятора ВДН-10-1000
  • Улитка вентилятора ВДН-10-1000

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВДН-10-1000, предоставят технико-коммерческое предложение в кратчайшие сроки.
