Котел паровой ДСЕ-1,6-14ШП
Подробнее
Базовая комплектация
- Блок котла в обшивке и изоляции
- Топка механическая, встроенная в блок котла
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Паровые котлы серии ДCE. Сертификат ТР ТС.
Котел паровой стационарный ДСЕ-1,6-14ШП – двухбарабанный, вертикально-водотрубный котел, производительностью 1,6 тонны пара в час. Котел предназначен для выработки насыщенного пара посредством сжигания каменного и бурого углей для технологических нужд промышленных предприятий, в системы отопления, вентиляции и горячего водоснабжения.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию котла ДСЕ-1,6-14ШП, предоставят технико-коммерческое предложение в кратчайшие сроки.
Котел ДСЕ-1,6-14ШП состоит из верхнего и нижнего барабанов, конвективного пучка и топочной камеры. Топочную камеру образуют фронтовый, боковые (левый, правый) и задний экраны.
Компоновка поверхностей нагрева представляют собой D-образную конструкцию, в правой части которой находится топочное пространство с радиационными поверхностями нагрева, а в левой части – пучок вертикальных конвективных труб.
Конструктивно трубы заднего топочного экрана выполнены гнутыми и имеют разводку в верхней плоскости на два уровня. Такое исполнение позволяет получить осадительно-дожигательную камеру, из которой производится возврат золового уноса в топочный объем.
Газоплотная перегородка, которая отделяет топочную камеру от конвективного пучка, представляет собой левый топочный экран котла ДСЕ-1,6-14ШП. В задней части котла левый топочный экран разрежён, обеспечивая попадание дымовых газов в конвективный пучок. Для прохода всех дымовых газов через осадительно-дожигательную камеру верхняя часть котла ДСЕ-1,6-14ШП разрежённого участка экрана закрыта шамотными кирпичами.
Конвективный пучок котла ДСЕ-1,6-14ШП выполнен из вертикально расположенных труб, разделённых продольной перегородкой на две части. Для отвода дымовых газов от котла в конце второй части конвективного газохода расположено окно.
Благодаря перегородке движение дымовых газов в конвективном пучке происходит в горизонтальной плоскости с двумя поворотами на 180°: на выходе из осадительно-дожигательной камеры и в конвективном пучке.
Котел паровой ДСЕ-1,6-14ШП удобен в процессе эксплуатации и сервисного обслуживания. Для очистки и осмотра на всех днищах барабанов котла имеются лазы. Для доступа в топочную камеру котла также установлен лаз.
Котел ДСЕ-1,6-14ШП комплектуется механической топкой ТШПм-1,5, арматурой, дистанционным приводом к главной паровой задвижке, контрольно-измерительными приборами и приборами безопасности для управления работой котла, обеспечения расчетных режимов и безопасных условий эксплуатации.

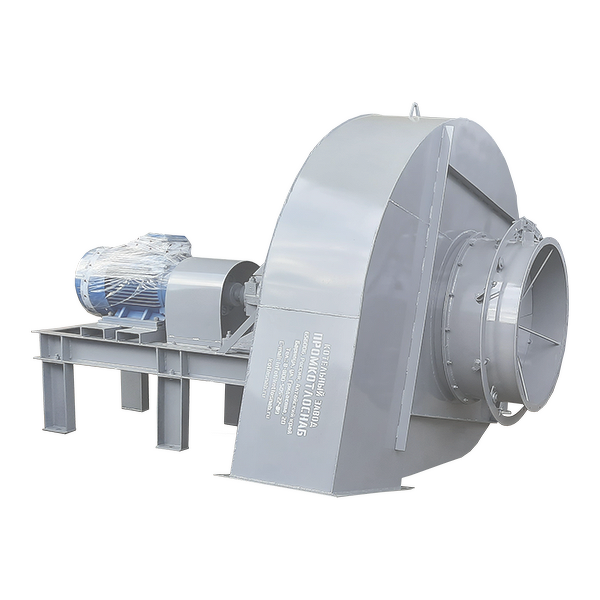

По согласованию с заказчиком котел ДСЕ-1,6-14ШП может поставляться дополнительно с тягодутьевыми машинами, шкафом управления, комплектующими узлами и деталями котла.
Преимущества парового котла ДСЕ-1,6-14ШП производства ПРОМКОТЛОСНАБ
- Наружная обшивка выполнена листами с полимерным покрытием
- Котел изготовлен в заводских условиях
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
---|---|
Вид топлива | каменный/ бурый уголь |
Паропроизводительность, т/ч | 1,6 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3 (13,0) |
Температура пара на выходе, °С | насыщ. 194 |
Температура питательной воды, °С | 100 |
Расчетный КПД, % | 81 |
Расход расчетного топлива, кг/ч | 230 |
Габариты транспортабельного блока котла, LхВхH, мм | 2675х2644х2740 |
Габариты компоновки, LхВхH, мм | 4265x2400x3150 |
Масса транспортабельного блока котла без топки, кг | 5900 |
Масса в объеме заводской поставки (компоновки) котла без топки, кг | 6740 |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к паровому котлу ДСЕ-1,6-14ШП:
- Барабан верхний котла ДСЕ-1,6-14ШП
- Барабан нижний котла ДСЕ-1,6-14ШП
- Экранные трубы котла ДСЕ-1,6-14ШП
- Конвективные трубы (трубный пучок) котла ДСЕ-1,6-14ШП
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к паровому котлу ДСЕ-1,6-14ШП, предоставят технико-коммерческое предложение в кратчайшие сроки.
